Очистка дымовых газов
керамическими сотовыми объемными каталитическими мембранами КСОКМ

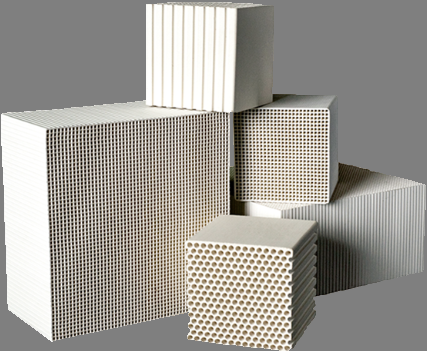

Керамическая сотовая объемная каталитическая мембрана (КСОКМ) сочетает в себе функции фильтрации и катализа для удаления взвешенных веществ (≥ 99,9%) и оксидов азота (≥ 95%).
ПРЕИМУЩЕСТВА:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Высокая температура (≥ 900ºС);
- Низкий перепад давления (200-700 Па);
- Сверхнизкий уровень выбросов (≥ 5 мг/м3);
- Система имеет небольшие габариты;
- Низкие эксплуатационные расходы;
- Высокий коэффициент использования катализатора.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Основное используемое сырье – кордиерит;
- Ступенчатое уплотнение на концах каналов;
- Сотовая структура со стенками;
- Малый путь фильтрации (≤ 2 мм);
- Высокая пористость (> 50 %);
- Высокая стойкость к тепловому удару (> 350 ºС);
- Катализатор с объемной загрузкой для денитрификации;
- Денитрификация при температуре (150 - 400ºС).

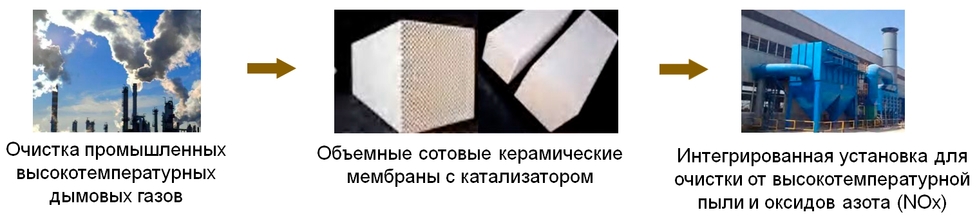

Технология КСОКМ обеспечивает высокую степень очистки при низкой стоимости высокотемпературной очистки дымовых газов за счет инноваций в материалах и интеграции процессов. Эффективна для суровых условий труда в различных отраслях промышленности, обеспечивает защиту окружающей среды и сверхнизкий уровень промышленных выбросов.

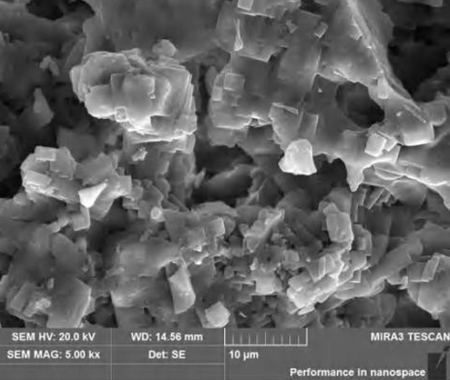

Используемый материал для очистки дымовых газов
Используя кордиерит в качестве основного сырья, получают керамическую сотовую объемную керамическую мембрану (КСОКМ) с высокой пористостью (>50%), высокой устойчивостью к тепловому удару (>350℃) и подходящим распределением пор по размерам, что не только повышает точность фильтрации и термическую стабильность материала, но и значительно снижает сопротивление фильтрации системы.

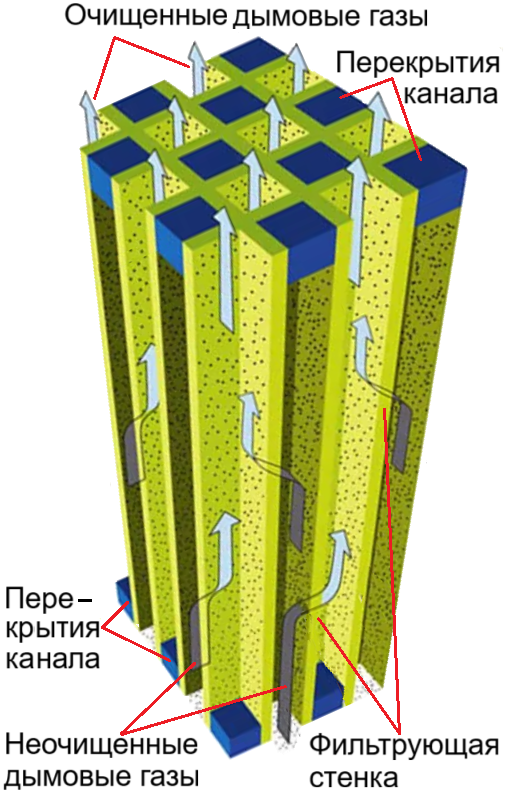

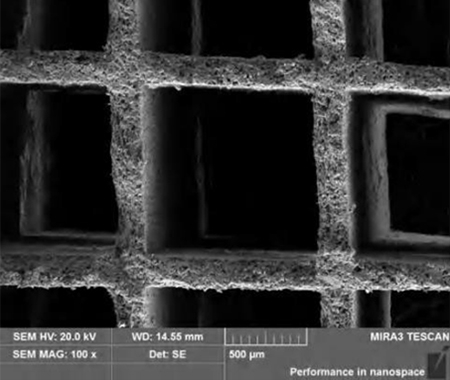

Структура КСОКМ
(керамической сотовой объемной каталитической мембраны)
(керамической сотовой объемной каталитической мембраны)

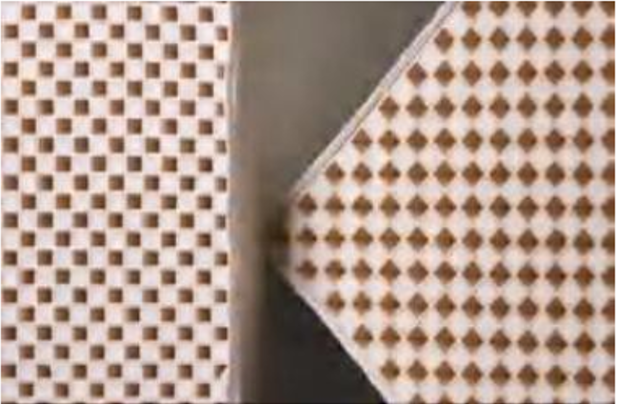

КСОКМ имеет конструкцию с проточной структурой, которая образует ряды параллельных каналов, концы каналов расположены в шахматном порядке и герметизированы, так что каждый параллельный канал создает независимое впускное (выпускное) устройство.
Основные методы очистки дымовых газов
- Высокотемпературная очистка дыма, удаление пыли и денитрация (NOx) являются основными составляющими очистки высокотемпературных дымовых газов (>200ºС и более).
- Селективное каталитическое восстановление (SCR), превращение оксидов азота (NOx) в азот (N2) и водяной пар (Н2О) используя аммиак в качестве восстановителя, при участии катализатора для реакции избирательного восстановления оксидов азота в дымовых газах.
Особенности: Проверенная технология, температура реакции 200℃ ~ 450 ℃.

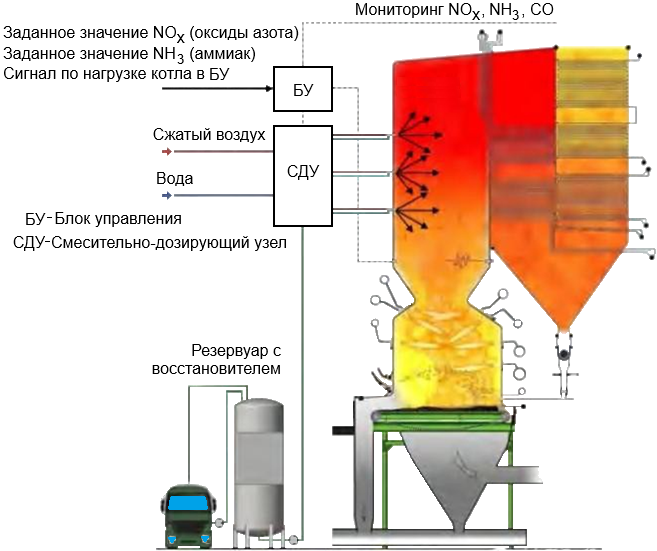

Селективное некаталитическое восстановление
В отсутствие катализатора, при использовании аммиака, оксиды азота восстанавливаются до азота. Однако эта реакция требует высокой температуры (около 1000 °C), что создает экстремальные условия и приводит к низкой эффективности.
Селективное каталитическое восстановление
Селективное каталитическое восстановление включает два самостоятельных независимых процесса: денитрации и степень очистки от взвешенных веществ до ≥ 99,9%.
Благодаря этой схеме снижается температура процесса денитрации до 200ºС - 400ºС с эффективным удалением до ≥ 95% и также удаление вредных газов при разработке индивидуальных катализаторов для конкретных газов.
Срок службы используемых катализаторов составляет до 2 лет, после чего блоки с катализаторами требуют замены.
Благодаря этой схеме снижается температура процесса денитрации до 200ºС - 400ºС с эффективным удалением до ≥ 95% и также удаление вредных газов при разработке индивидуальных катализаторов для конкретных газов.
Срок службы используемых катализаторов составляет до 2 лет, после чего блоки с катализаторами требуют замены.
- Высокотемпературная очистка дыма, удаление пыли и денитрация (NOx) являются основными составляющими очистки высокотемпературных дымовых газов (>200ºС и более).
Особенности: Отработанная технология с катализатором , температура реакции 200℃ - 450 ℃.

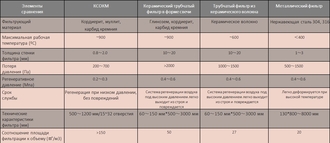

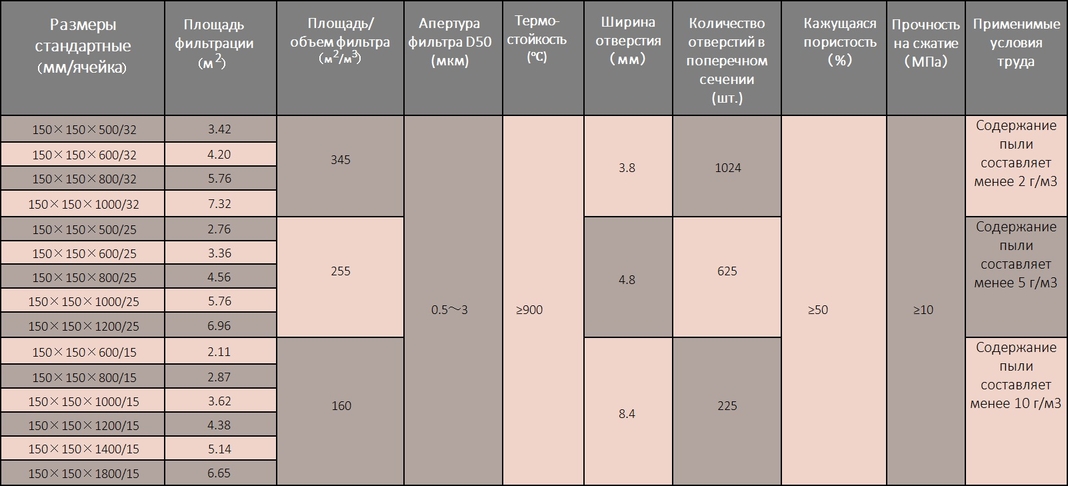

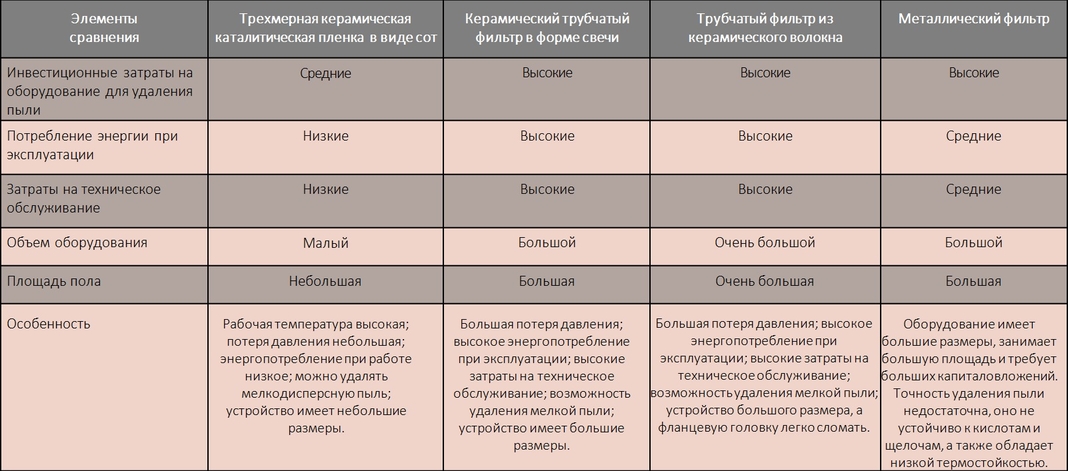

Технические характеристики

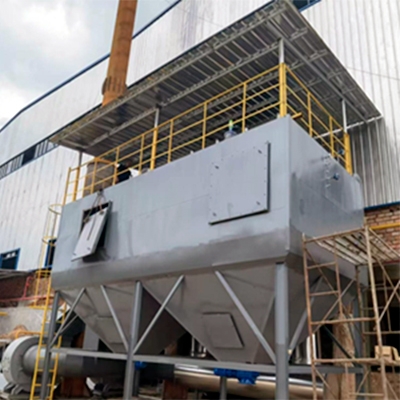

Интегрированное оборудование для удаления
взвешенных веществ и оксидов азота
взвешенных веществ и оксидов азота
Удаление взвешенных веществ
Дымовые газы поступают по газоходу в основной корпус пылесборника и проходят через керамический фильтр. Взвешен- ные вещества и микрогели (частицы РМ2.5) крупностью более 2 мкм задерживаются на внешней поверхности рабочего канала фильтра. После большого скопления взвешенных веществ и при увеличении сопротивления рабочего канала включается обратная продувка. На время продувки открывается доступ к резервному каналу, который становится рабочим, поток газов направляется по нему. Таким образом производится попере- менная работа каналов в режиме фильтрации и режиме продувки. Обратная продувка собирает отфильтрованные взвешенные вещества в емкости для сбора пыли.

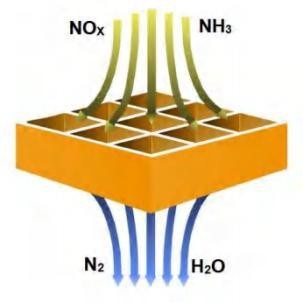

Денитрация
Аммиак в качестве восстановителя распыляется в газоходе дымовых газов и поступает в интегрированную установку где на поверхности керамических сотовых объемных катали- тических мембран происходит каталитическая реакция с восстановлением аммиаком оксидов азота (NOx) содержа- щихся в дымовых газах при этом происходит их разложение и восстановление до азота и водяного пара.

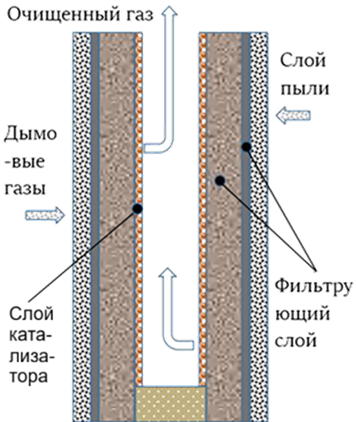

Принцип работы фильтровальных мембран
для удаления взвешенных веществ
для удаления взвешенных веществ
Сферы применения интегрированных установок
удаления взвешенных веществ и оксидов азота (NOx)
удаления взвешенных веществ и оксидов азота (NOx)
1. Комплексная очистка от высокотемпературных дымовых газов, пыли и оксидов азота (NOx)
Установки используется во многих отраслях, таких как металлургия, для ТЭЦ и котельных, производств с промышленными печами, газификация биомассы, сжигание отходов и т.д., где обеспечивают высокое удаление ультрадисперсной сажи. Эффективность (скорость удаления частиц размером более 2 мкм превышает 99,9%), это также значительно повышает коэффициент использования катализатора денитрации, продлевает срок его службы, сокращает площадь оборудования, инвестиционные и эксплуатационные расходы, а также повышает эффективность использования тепла отходящих дымовых газов.
2. Комбинированная система выработки электроэнергии с рекуперацией тепла выхлопных газов
Производство электроэнергии в комбинированном цикле газификации угля представляет собой новую технологию получения тепловой энергии. В дополнение к использованию значительного количества тепла газа для нагрева воды с получением пара для выработки электроэнергии, оно также использует значительное количество тепла газа для нагрева воды с получением пара для выработки электроэнергии. Кроме того, газовая среда также может быть использована для приведения в действие двигателя для выработки электроэнергии. Эта технология предъявляет чрезвычайно высокие требования к содержанию пыли в газе, как правило, ниже 5 мг/м3, и требует применения высокотемпературной сверхчистой технологии и оборудования для удаления пыли.
3. Предотвращение образования диоксинов
Дымовые газы, образующиеся при сжигании отходов, препятствуют образованию и очистке диоксинов Существуют, в основном следующие способы получения диоксина из дымовых газов при сжигании отходов: Повторный синтез отходов: Предшественник диоксина, образующийся в результате реакции неполного сгорания, и несгоревшие циклические углеводородные вещества, содержащиеся в мусоре, под каталитическим действием частиц Cu, Ni, Fe и других металлов, содержащихся в саже, вступают в реакцию с хлоридами, содержащимися в дымовых газах, с образованием диоксиноподобных веществ. Температура каталитической реакции составляет около 300ºС, при этом легко образуются диоксиноподобные вещества. Технология высокотемпературного удаления взвешенных веществ с керамической сотовой объемной каталитической мембраной при использовании в процессе сжигания отходов для фильтрации и удаления летучей золы, содержащей Cu, Ni, Fe и другие металлы, обладающие каталитической активностью при высокой температуре, превышающей 520ºС, тем самым препятствует образованию диоксинов.
