МикроОСК
Плоские цельно керамические мембраны
для физического разделения жидкости и твёрдых веществ

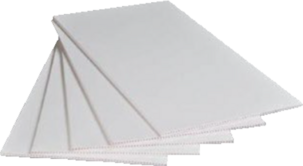

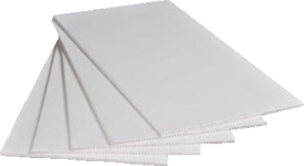

Плоская цельно керамическая мембрана с пористой структурой, представляет собой физический разделитель жидкости и твёрдого вещества, изготовленный из оксида алюминия, циркония, кремния (AI₂O₃, ZrO₂, SiC, Si₃N₄) и другого сырья с помощью ряда специальных процессов.
Большая прочность при сжатии и увеличения срока службы (более 10 лет) мембраны достигается технологией сверхвысокотемпературного спекания.

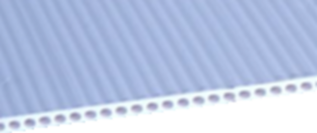

Толщина мембраны составляет 3 мм, внутренняя стенка составляет 1 мм, величина прозоров составляет 0,1 мкм (микрон) или 0,0001 мм.
Путь фильтрации малый, для его преодоления воде требуется намного меньше энергии чем в традиционных мембранах, что приводит к большому эффекту от фильтрации, при этом защита от загрязнения высокая.
Слой загрязнения остается тонким, а водопроницаемость сохраняется.
Минимальная апетура мембраны составляет 50 нм или 0,0000005 мм (пять десятимиллионных миллиметра, 5*10-7).
Толщина мембраны составляет 3 мм, внутренняя стенка составляет 1 мм, величина прозоров составляет 0,1 мкм (микрон) или 0,0001 мм.
Путь фильтрации малый, для его преодоления воде требуется намного меньше энергии чем в традиционных мембранах, что приводит к большому эффекту от фильтрации, при этом защита от загрязнения высокая.
Слой загрязнения остается тонким, а водопроницаемость сохраняется.
Минимальная апетура мембраны составляет 50 нм или 0,0000005 мм (пять десятимиллионных миллиметра, 5*10-7).
Принцип фильтрации сквозь плоскую цельно керамическую мембрану
Сточная вода к мембране поступает с внешней стороны и проходит сквозь поры мембраны, а твердые частички кратностью больше 0,0001 мм (0,1 мкм) остаются с внешней стороны мембраны. Для удаления накопленных частичек с поверхности мембран, в постоянном режиме производиться аэрация (барботаж) воздухом. Пузырьки воздуха подымаясь снизу вверх в непосредственной близости к поверхности мембраны собирают накопленные частички, которые прилипают к пузырьку и выносятся им к поверхности воды (принцип флотации).
Периодически при снижении производительности и увеличении всасывающего напора насоса откачки пермиата, производиться обратная промывка содой при создании внутреннего низкого давления, что приводит эффективному смыву загрязнений и биообрастания с внешней поверхности мембраны с малым потреблением энергии, т.к. водоток очень короткий.
Плоские цельно керамические мембраны благодаря материалу изготовления являются гидрофильной (хорошо впитывает воду) и олеофобной (отталкивает жиры), что позволяет ей эффективно фильтровать различные масла, нефтепродукты и т.д.
Периодически при снижении производительности и увеличении всасывающего напора насоса откачки пермиата, производиться обратная промывка содой при создании внутреннего низкого давления, что приводит эффективному смыву загрязнений и биообрастания с внешней поверхности мембраны с малым потреблением энергии, т.к. водоток очень короткий.
Плоские цельно керамические мембраны благодаря материалу изготовления являются гидрофильной (хорошо впитывает воду) и олеофобной (отталкивает жиры), что позволяет ей эффективно фильтровать различные масла, нефтепродукты и т.д.
Информация по мембранным модулям из плоских цельно керамических мембран

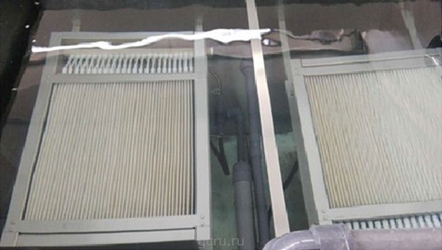

Мембранные блоки на основе плоских керамических мембран, представляют собой соединения группы мембран в единую систему, которая устанавливается в корпус их нержавеющей стали, имеет единый трубопровод для сбора пермиата (отфильтрованной воды), трубопровод для аэрации (барботажа), и представляет собой технологический модуль, который может быть изготовлен любого размера и характеризующиеся общей площадью фильтрующей поверхности мембран в квадратных метрах.
25\50 квадратных метров
50\100 квадратных метров
100\200 квадратных метров
Технические параметры мембранных блоков в сборе
| Технические характеристики модели | ВХ-М5 | ВХ-М25 | ВХ-М50 | ВХ-М100 | ВХ-М200 |
|---|---|---|---|---|---|
| Площадь мембраны, м² | 5 | 25 | 50 | 100 | 200 |
| Тех. характеристики мембран (Д*Ш*В), мм | 510*110*3 | 1024*250*6 | 1024*250*6 | 1024*250*6 | 1024*250*6 |
| Прозоры фильтра (мкм) | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Диапазоны возможных прозоров (мкм) | 0,05 ~ 5 | 0,05 ~ 5 | 0,05 ~ 5 | 0,05 ~ 5 | 0,05 ~ 5 |
| Масса мембранного блока, кг | 42 | 220 | 450 | 835 | 1620 |
| Количество мембран, шт. | 46 | 50 | 100 | 200 | 400 |
| Рабочая температура, ºС | более 60 | более 60 | более 60 | более 60 | более 60 |
| Диапазон PH | 3-12 | 3-12 | 3-12 | 3-12 | 3-12 |
| Размеры блока (Д*Ш*В), мм | 750*560*1700 | 940*350*1600 | 940*790*1600 | 1740*790*1600 | 1740*760*3100 |
| Способ установки | Вертикальный | Вертикальный | Вертикальный | Вертикальный | Вертикальный |
Примечание: Указанные параметры приведены для справки.
Мембранные модули в свою очередь могут собираться в мембранные блоки.
