САК-С.1000.ГКР
Станция автоматического контроля сбросов
Система полностью удовлетворяет требованиям Постановления Правительства РФ №262 от 13.03.2019 и Постановления Правительства РФ №263 от 13.03.2019, в том числе:
- Система обеспечивает передачу информации о показателях сбросов загрязняющих веществ по информационно-телекоммуникационным сетям в соответствии с форматом передачи данных, утвержденных Федеральной службой по надзору в сфере природопользования, в технические средства фиксации и передачи информации в государственный реестр объектов, оказывающих негативное влияние на окружающую среду;
- Наличие эксплуатационной и технической документации;
- Автоматические средства измерения обеспечивают верхний предел измерения не менее 2,5-кратного значения показателя сбросов загрязняющих веществ;
- Автоматические средства измерения сохраняют работоспособность и целостность данных при сбоях в системе электроснабжения, авариях, нештатных ситуациях и т.п;
- Суммарная продолжительность перерывов в эксплуатации САКC, связанных с ремонтом, обслуживанием и проверкой, не превышает 28 календарных дней в год.

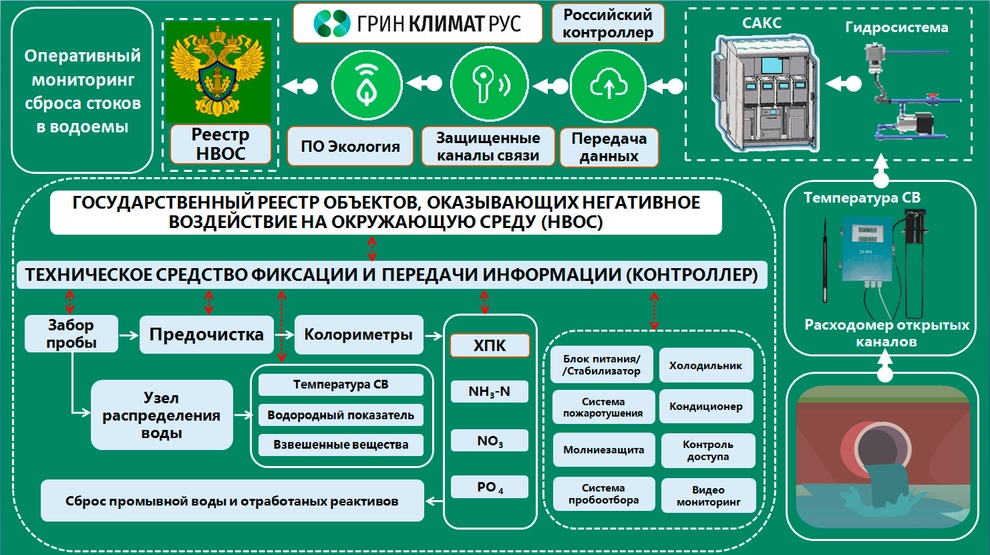

Оперативный мониторинг сброса стоков в водоемы

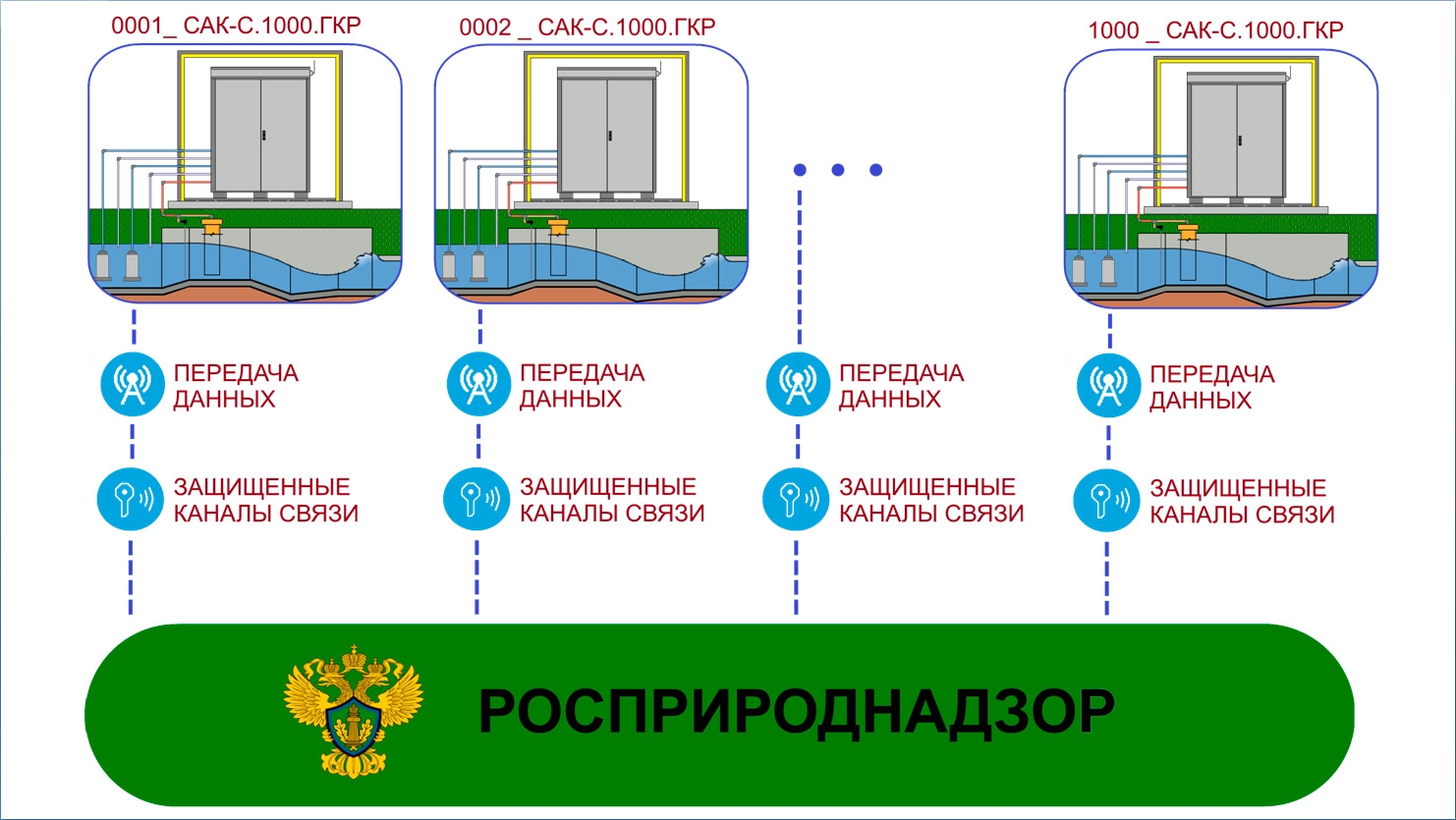

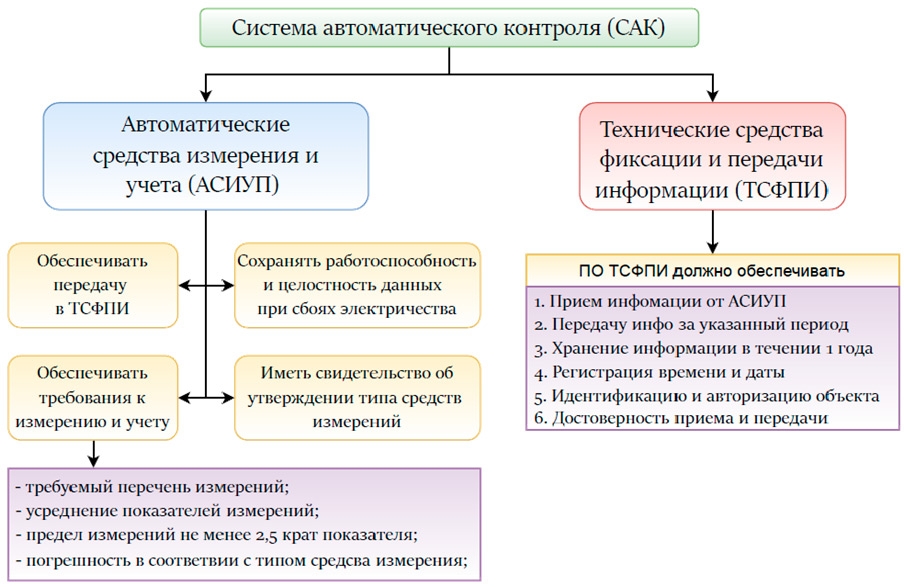

Схема работы

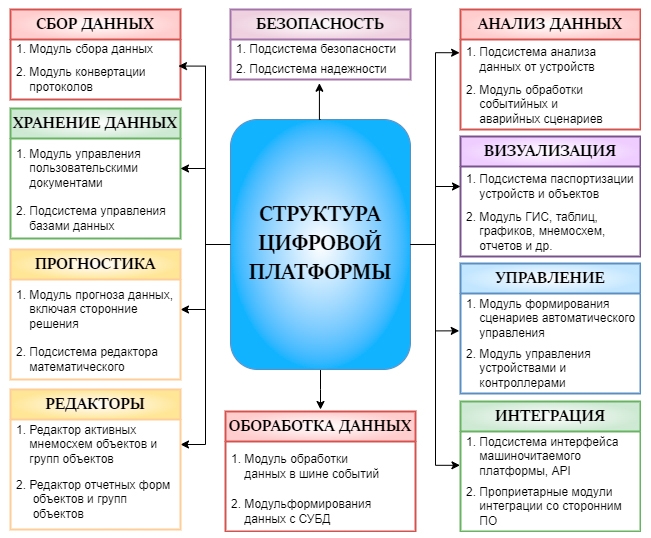

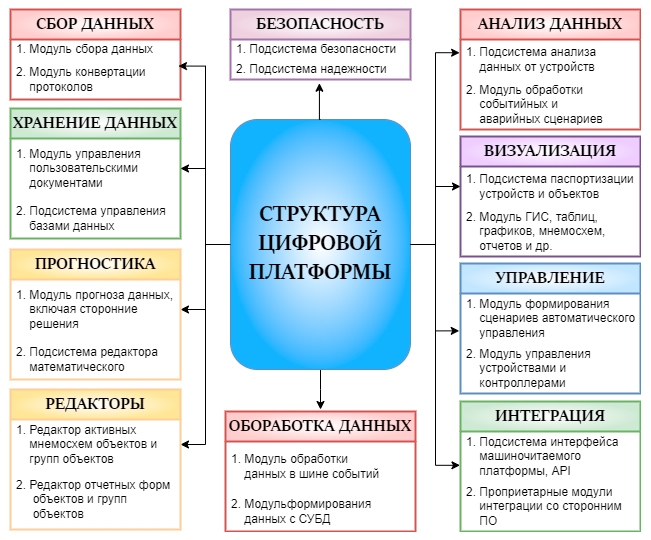

Цифровая платформа фиксации и передачи данных
Цифровая платформа фиксации и передачи данных основана на российской цифровой платформе компании «Среда Цифровой Разработки» (https://energoatlas.com/)
Платформа включена в реестр Минцифры и предназначена для:
- контроля параметров процессов;
- диспетчерского управления процессами;
- мониторинга аварийных состояний;
- анализа и прогноза параметров;
Возможности платформы:
- непрерывный мониторинг состояния САКС;
- выдача единичных и групповых отчетов;
- архивация и документирование параметров;
- просмотр оперативной информации;
- выдача сводной информации по объектам;
Платформа включена в реестр Минцифры и предназначена для:
- контроля параметров процессов;
- диспетчерского управления процессами;
- мониторинга аварийных состояний;
- анализа и прогноза параметров;
Возможности платформы:
- непрерывный мониторинг состояния САКС;
- выдача единичных и групповых отчетов;
- архивация и документирование параметров;
- просмотр оперативной информации;
- выдача сводной информации по объектам;
Измеряемые параметры
| Параметр | Способ измерения | Рабочий диапазон | Точность |
|---|---|---|---|
| ИЗМЕРЕНИЯ С РЕАКТИВАМИ | |||
| ХПК | Колориметрия | 0 – 200 мг/л | ±10 % |
| Аммоний ион | Колориметрия | 0 – 2,5 мг/л | ± 10 % |
| Фосфор фосфатов | Колориметрия | 0 – 2,5 мг/л | ± 10 % |
| СЕНСОРНЫЕ ИЗМЕРЕНИЯ | |||
| Температура СВ | РТ100 | 0 – 50◦С | ≤± 0,3◦С |
| Нитратный Азот | Спектроскопия | 0-22,5 мг/л | ± 10 % |
| Водородный показатель | Стеклянный электрод | 2 - 12 | ≤± 0,1 pH |
| Взвешенные вещества | Рассеяние ИК90◦ | 0 – 25 мг/л | ± 10 % |
| РАСХОД | |||
| Расход открытых каналов | Ультразвуковой | 35–3500 м3/час | Q<2 %; h<0,5% |

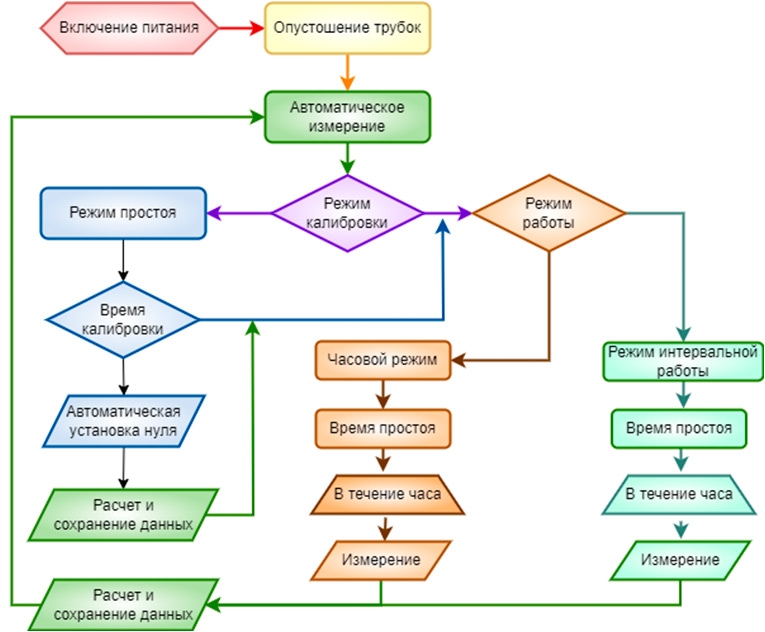

Технологическая схема работы

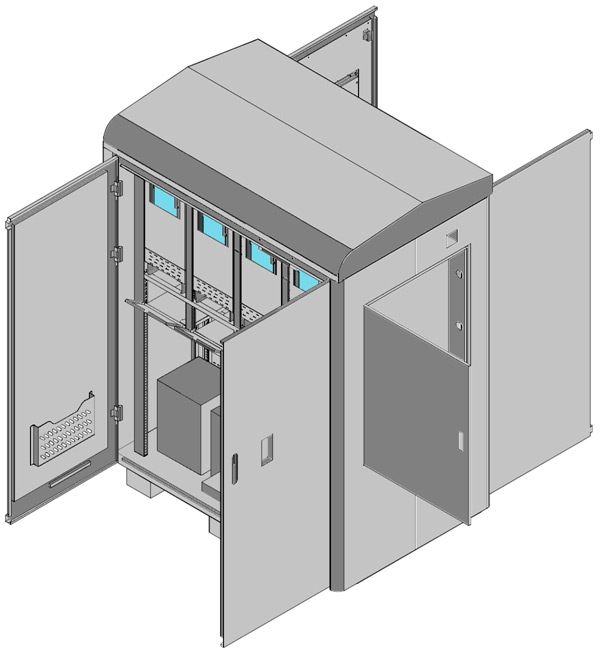

Состав

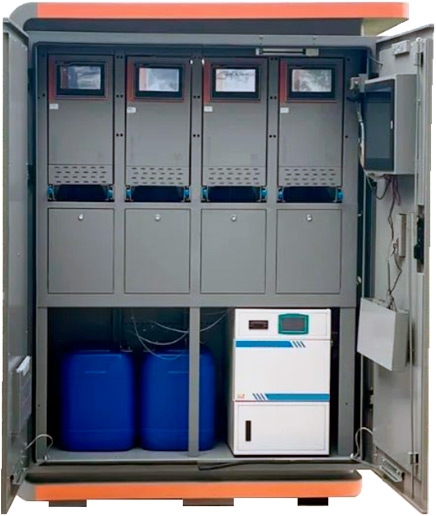

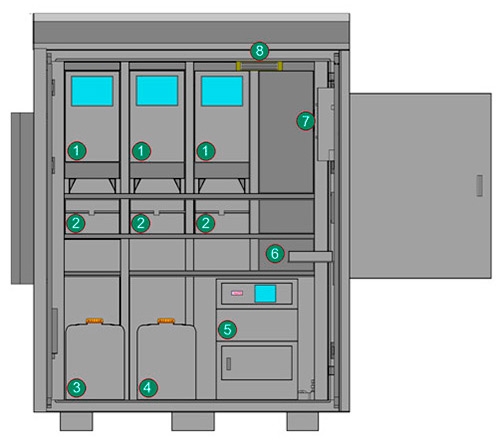

Вид спереди
1. Блоки анализаторов;
2. Подготовка реагентов;
3. Емкость жидких отходов;
4. Емкость промывной воды;
5. Узел обора проб;
6. Мышь и клавиатура;
7. Промышленный монитор.
2. Подготовка реагентов;
3. Емкость жидких отходов;
4. Емкость промывной воды;
5. Узел обора проб;
6. Мышь и клавиатура;
7. Промышленный монитор.

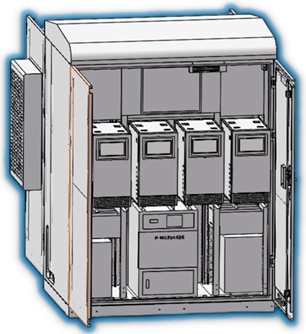

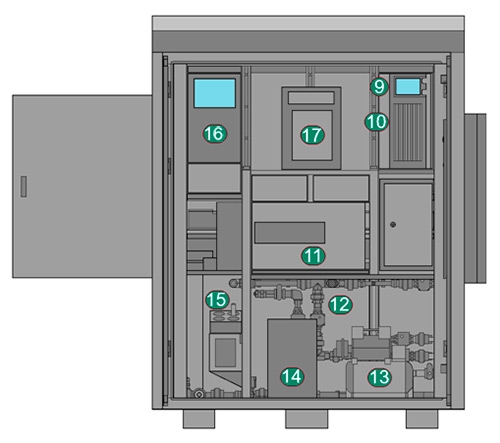

Вид сзади
8. Магнитный замок;
9. Сбор информации;
10. ИБП;
11. Аккумулятор;
12. Обработка проб;
13. Компрессор;
14. Генератор озона;
15. Ванна сенсорных датчиков;
16. Многопараметрический анализатор;
17. Холодильная камера.
9. Сбор информации;
10. ИБП;
11. Аккумулятор;
12. Обработка проб;
13. Компрессор;
14. Генератор озона;
15. Ванна сенсорных датчиков;
16. Многопараметрический анализатор;
17. Холодильная камера.

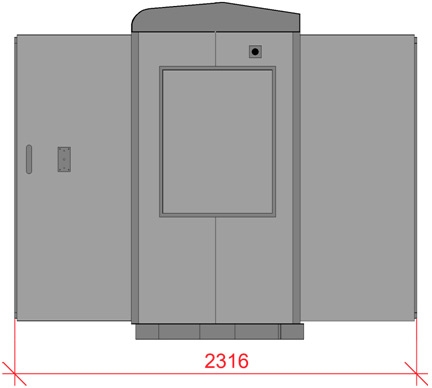

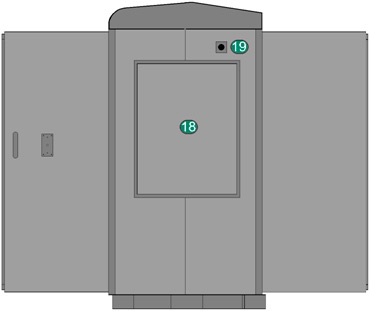

Вид сбоку
18. Электрощит;
19. Антенна.
19. Антенна.
Вид сверху
20. Кондиционер.

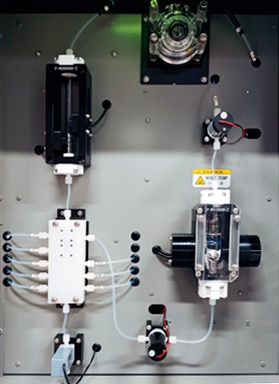

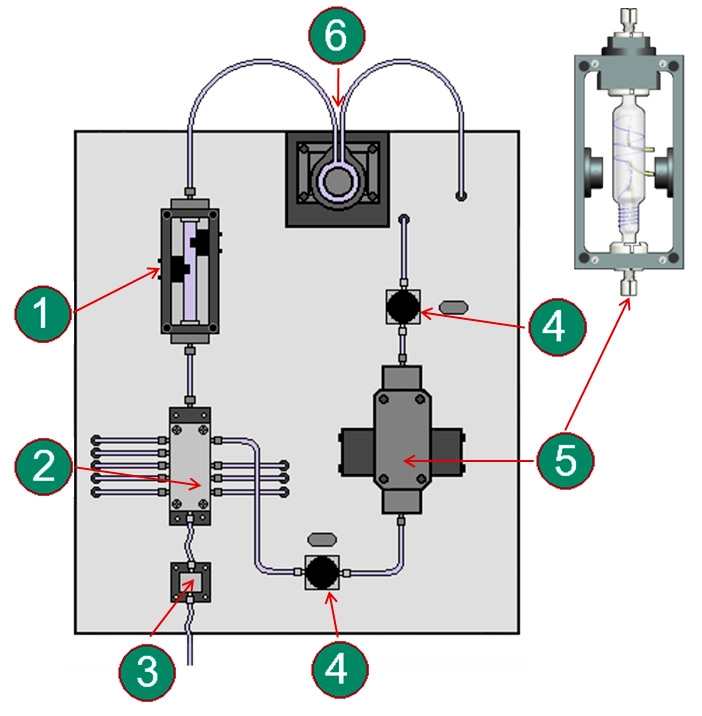

Плата распределения и обнаружения
1. Модуль дозирования;
2. Семи коллекторная клапанная группа;
3. Сливной клапан;
4. Высокотемпературный электромагнитный клапан;
5. Реактор модуля обнаружения:
2. Семи коллекторная клапанная группа;
3. Сливной клапан;
4. Высокотемпературный электромагнитный клапан;
5. Реактор модуля обнаружения:
- Герметичное хранение жидкости;
- Нагревание и расщепление;
- Непрерывный контроль температуры;

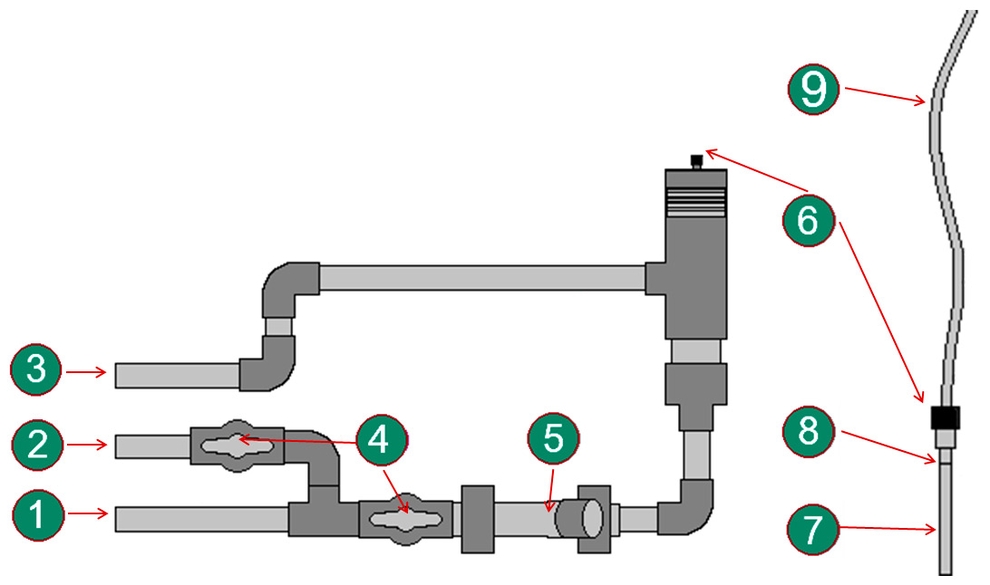

Предварительная подготовка пробы
1. Вход сточной воды;
2. Выход сточной воды;
3. Перелив сточной воды;
4. Шаровые краны;
5. Y-образный фильтр;
6. Головка для трубки отбора;
7. Пробоотборная пробирка;
8. Уплотнение трубки отбора;
9. Пробоотборная трубка.
2. Выход сточной воды;
3. Перелив сточной воды;
4. Шаровые краны;
5. Y-образный фильтр;
6. Головка для трубки отбора;
7. Пробоотборная пробирка;
8. Уплотнение трубки отбора;
9. Пробоотборная трубка.

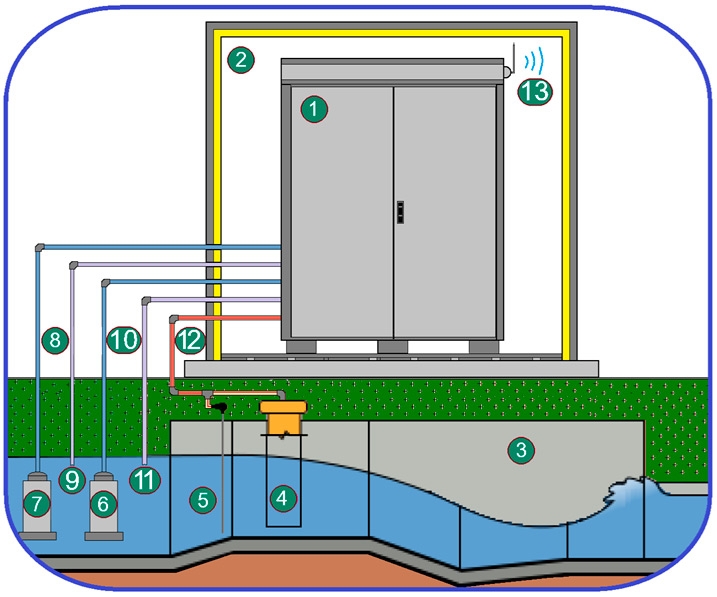

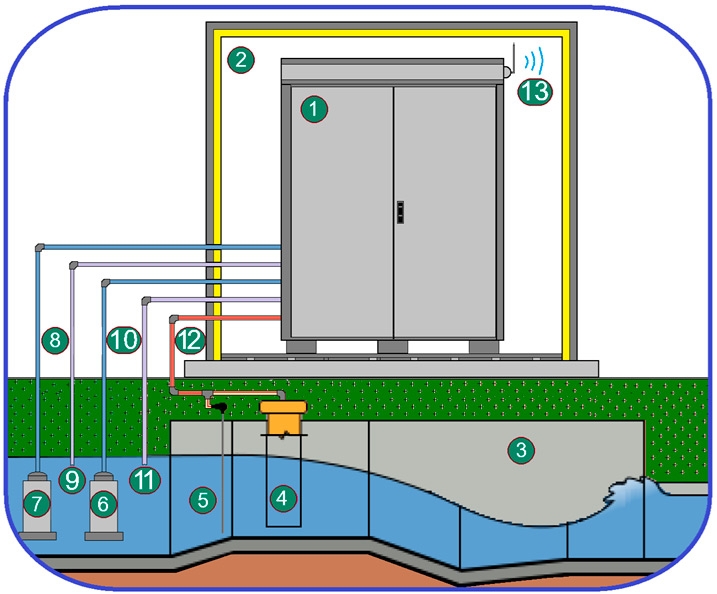

Установка на объекте
1. САК-С.1000.ГКР;
2. Блок-бокс отапливаемый;
3. Лоток Паршаля;
4. Датчик ультразвукового расходомера;
5. Датчик температуры СВ;
6. Насос № 01;
7. Насос № 02;
8. Пробоотборная трубка насоса № 02;
9. Слив СВ от насосов № 01 и 02;
10. Пробоотборная трубка насоса № 01;
11. Перелив СВ при заборе пробы;
12. Сигналы по температуре и расходу сточной воды;
13. Антенна беспроводной связи.
2. Блок-бокс отапливаемый;
3. Лоток Паршаля;
4. Датчик ультразвукового расходомера;
5. Датчик температуры СВ;
6. Насос № 01;
7. Насос № 02;
8. Пробоотборная трубка насоса № 02;
9. Слив СВ от насосов № 01 и 02;
10. Пробоотборная трубка насоса № 01;
11. Перелив СВ при заборе пробы;
12. Сигналы по температуре и расходу сточной воды;
13. Антенна беспроводной связи.

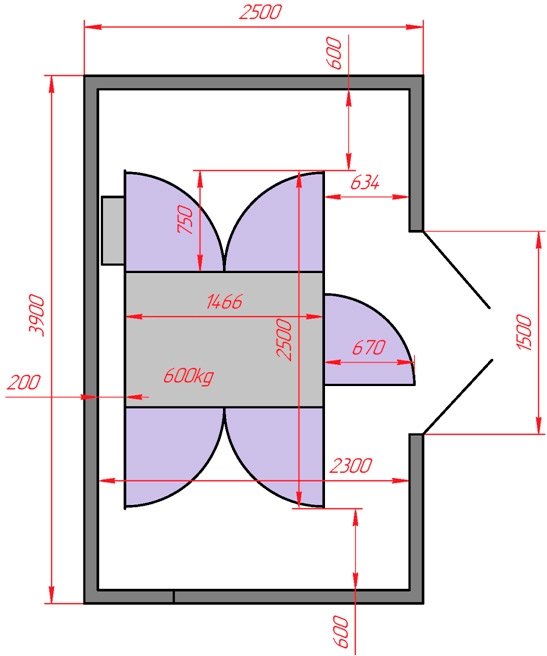

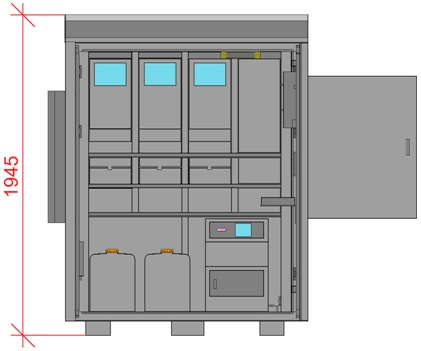

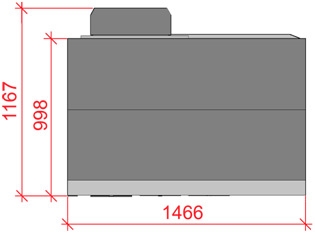

Габаритные размеры
