Система автоматического мониторинга контрольных канализационных колодцев
для мониторинга расхода и состава сбрасываемых сточных вод
Автоматическая система мониторинга контрольных канализационных колодцев (АСМ.ККК) типа АСМ.ККК-200.ГКР предназначена для мониторинга расхода и динамики изменения качественного состава сбрасываемых сточных вод, с целью получения сведений о негативном воздействии на работу централизованной системы водоотведения (далее ЦСВ) Абонентом при превышении нормативов сброса, установленных постановлением Правительства РФ от 29.07.2013 г. № 644 «Об утверждении Правил холодного водоснабжения и водоотведения и о внесении изменений в некоторые акты правительства РФ (с изменениями на 28 ноября 2023 года) (далее ПРАВИЛА).
Система предусматривает контроль 6 параметров, включающих в себя:
- показатели окислительно-восстановительного потенциала сточных вод (ОВП);
- расход сточных вод, сбрасываемый абонентом;
- показателя рН среды и температуры:
- взвешенные вещества (ВВ);
- показателя химической потребности кислорода (ХПК).
- показатели окислительно-восстановительного потенциала сточных вод (ОВП);
- расход сточных вод, сбрасываемый абонентом;
- показателя рН среды и температуры:
- взвешенные вещества (ВВ);
- показателя химической потребности кислорода (ХПК).

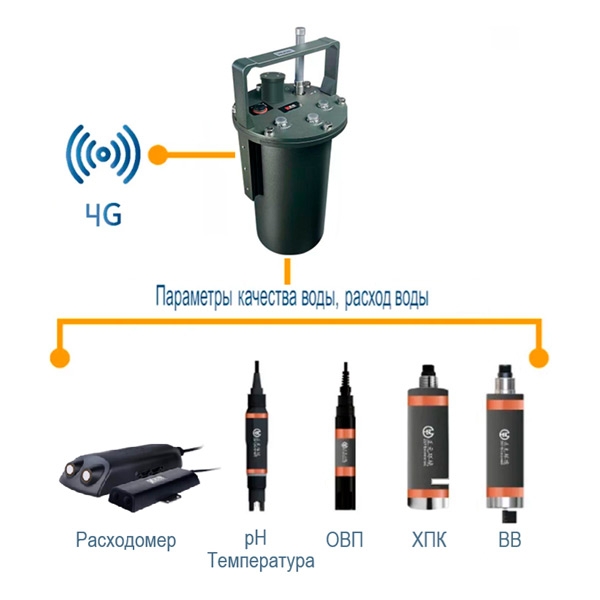

Схема состава
АСМ.ККК-200.ГКР, представляет собой многопараметрический терминал измерения и контроля качества стоков в режиме реального времени и информирование муниципальных очистных сооружений канализации (далее ОСК) в определении избыточных стоков и превышении показателей сбрасываемых стоков обеспечивая раннее предупреждение о воздействии на ЦСВ и возможные воздействия на технологический процес ОСК.

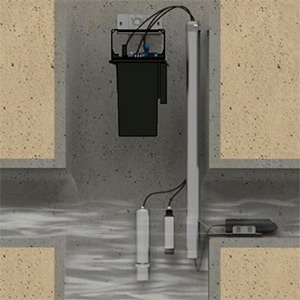

АСМ.ККК-200.ГКР размещен в гермитичном корпусе со степенью защиты IP 68, что позволяет системе оставаться работоспособной при затоплении сточными водами при аварийном изливе из контрольного канализационного колодца (далее ККК). Указанная степень защиты позволяет устанавливать систему внутри ККК, что обеспечивает следующие преимущества:
- расположение в непосредственной близости от анализируемой среды;
- обеспечение микроклимата окружающей среды, в том числе в холодные периоды года;
- скрытая устанока, экономия места и отсутствие сложных коммуникаций на поверхность, особенно если колодец расположен под тратуаром или дорогой;
- возможность организации ограниченого доступа.
Цифровые аналитические датчики погружабтся непосредственно в поток колектора.
Все параметры калибровки хранятся в отдельном датчике, получение данных произво¬диться по шине RS-485 (протокол Modbus/RTU) модулем сбора данных, которые передаются на сервер Заказчика по беспроводной системе, кроме того показания измерений архивируются на карте памяти microSD. Беспроводная передача данных 4G в двух диапазонах 900/1800 МГц, скорость передачи данных в 9600 бод (бит/сек).
Возможна реализация системы управления АМ.ККК-200.ГКР через сервер Заказчика.
Питание АСМ.ККК-200.ГКР производится от внутренней литиевой малообслуживаемой батареи емкостью 100 Ач с технологией свернизкого энергопотребления. Рабочее потребление всей системы составляет 1 Вт, при пиковом потреблении 3 Вт, потребление датчика сотавляет 0,3 Вт, что обеспечивает длительную работу батарее без подзарядки. Удаленное отслеживание в режиме реального времени заряда батарей, с наличием фукций зациты источника питания 12 В.
В стандартном режиме и режиме передачи данных встроенный источник питания может работать до 10 месяцев. Возможно рассширение внешним аккумулятором, внешний аккумулятор может заряжать встроенный аккумулятор, предустановленный переключатель позволяет выбирать использование внешнего или внутреннего аккумулятора
АСМ.ККК-200.ГКР прост в подключении, безопасен и надежен, имеет водонепроницаемые авиационные штекеры, надежную антенну.
Все отсеки датчиков спроектированы в индивидуальных зонах. Одна утечка или неисправность не влияет на работу других датчиков. Все датчики оснащены функциями внутреннего обнаружения влажности и сигнализации.
Оборудование отличается высоким уровнем защиты и простой установкой и обслуживанием.
ОПЦИОНАЛЬНО АМ.ККК-200.ГКР может комплектоваться пробоотборником типа АС.ОКП.СВ-610.ГКР для отбора контрольных 3-х проб (контрольной, параллельной и резервной) для последующего анализа по подтверждению факта превышения нормативных показателей сбрасываемых СВ абонента. Отбор контрольные проб производиться в соответствии с указаниями ПНД Ф 12.15.1-08 «Методические указания по отбору проб для анализа сточных вод» (утв. ФБУ «ФЦАО» 05.05.2015).
АСМ.ККК-200.ГКР размещен в гермитичном корпусе со степенью защиты IP 68, что позволяет системе оставаться работоспособной при затоплении сточными водами при аварийном изливе из контрольного канализационного колодца (далее ККК). Указанная степень защиты позволяет устанавливать систему внутри ККК, что обеспечивает следующие преимущества:
- расположение в непосредственной близости от анализируемой среды;
- обеспечение микроклимата окружающей среды, в том числе в холодные периоды года;
- скрытая устанока, экономия места и отсутствие сложных коммуникаций на поверхность, особенно если колодец расположен под тратуаром или дорогой;
- возможность организации ограниченого доступа.
Цифровые аналитические датчики погружабтся непосредственно в поток колектора.
Все параметры калибровки хранятся в отдельном датчике, получение данных произво¬диться по шине RS-485 (протокол Modbus/RTU) модулем сбора данных, которые передаются на сервер Заказчика по беспроводной системе, кроме того показания измерений архивируются на карте памяти microSD. Беспроводная передача данных 4G в двух диапазонах 900/1800 МГц, скорость передачи данных в 9600 бод (бит/сек).
Возможна реализация системы управления АМ.ККК-200.ГКР через сервер Заказчика.
Питание АСМ.ККК-200.ГКР производится от внутренней литиевой малообслуживаемой батареи емкостью 100 Ач с технологией свернизкого энергопотребления. Рабочее потребление всей системы составляет 1 Вт, при пиковом потреблении 3 Вт, потребление датчика сотавляет 0,3 Вт, что обеспечивает длительную работу батарее без подзарядки. Удаленное отслеживание в режиме реального времени заряда батарей, с наличием фукций зациты источника питания 12 В.
В стандартном режиме и режиме передачи данных встроенный источник питания может работать до 10 месяцев. Возможно рассширение внешним аккумулятором, внешний аккумулятор может заряжать встроенный аккумулятор, предустановленный переключатель позволяет выбирать использование внешнего или внутреннего аккумулятора
АСМ.ККК-200.ГКР прост в подключении, безопасен и надежен, имеет водонепроницаемые авиационные штекеры, надежную антенну.
Все отсеки датчиков спроектированы в индивидуальных зонах. Одна утечка или неисправность не влияет на работу других датчиков. Все датчики оснащены функциями внутреннего обнаружения влажности и сигнализации.
Оборудование отличается высоким уровнем защиты и простой установкой и обслуживанием.
ОПЦИОНАЛЬНО АМ.ККК-200.ГКР может комплектоваться пробоотборником типа АС.ОКП.СВ-610.ГКР для отбора контрольных 3-х проб (контрольной, параллельной и резервной) для последующего анализа по подтверждению факта превышения нормативных показателей сбрасываемых СВ абонента. Отбор контрольные проб производиться в соответствии с указаниями ПНД Ф 12.15.1-08 «Методические указания по отбору проб для анализа сточных вод» (утв. ФБУ «ФЦАО» 05.05.2015).
Описание компонентов

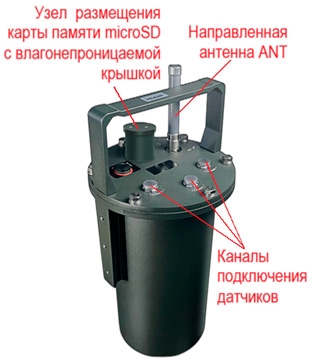

Элементы корпуса

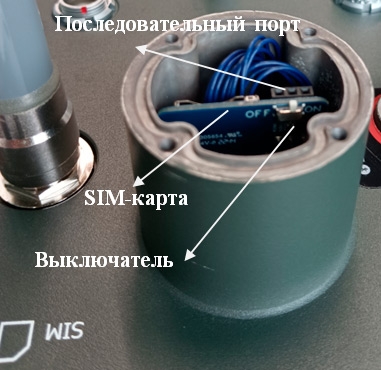

Элементы узла размещения microSD
Перечень датчиков, используемых в АСМ.ККК-200.ГКР:
1. Датчик ОВП типа 220ОВП (платиновые электроды)
2. Датчик взвешенных веществ ZYTS-210 (из нержавеющей стали AISI 304)
3. Датчик pH/температуры СВ типа ZYPH-220
4. 1. Датчик ХПК-210 ХПК (из нержавеющей стали AISI 304)
4.2. Датчик уровня масла в воде (информация будет представлена позже)
5. Доплеровский ультразвуковой расходомер типа ZYS-F12
1. Датчик ОВП типа 220ОВП (платиновые электроды)
2. Датчик взвешенных веществ ZYTS-210 (из нержавеющей стали AISI 304)
3. Датчик pH/температуры СВ типа ZYPH-220
4. 1. Датчик ХПК-210 ХПК (из нержавеющей стали AISI 304)
4.2. Датчик уровня масла в воде (информация будет представлена позже)
5. Доплеровский ультразвуковой расходомер типа ZYS-F12

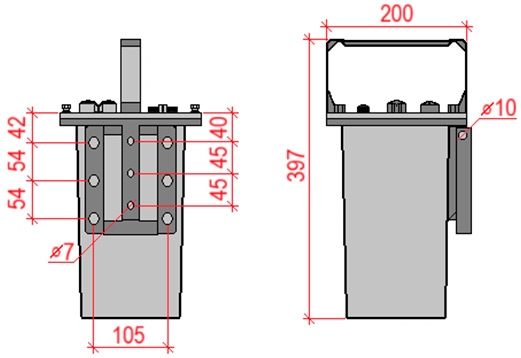

Габаритные размеры

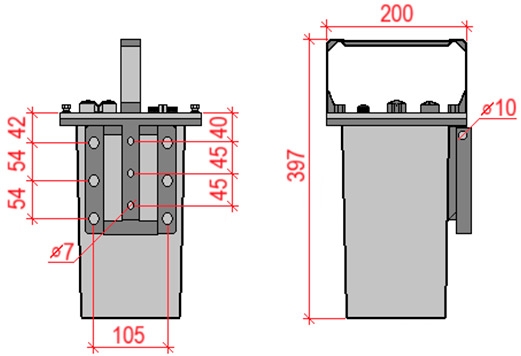

Корпус АСМ.ККК-200.ГКР
Корпус изготовлен из нержавеющей стали AISI 304 с толщиной стенки ≥ 5 мм, взрывозащищенное исполнение. Кронштейн из нержавеющей стали для удобного крепления к корпусу ККК. В верхней части корпуса расположен отсек размещения карты памяти microSD, направленной антенны ANT и 3 канала для подключения до 6 датчиков.
Максимальная температура использования (кратковременный режим): +85 °C;
Рабочая температура использования (длительный режим): +60 °C;
Максимальная низкая температура использования (кратковременный режим) -40 °C;
Рабочая низкая температура использования (длительный режим): -20 °C
Относительная влажность (без конденсации): ≤95%.
Корпус изготовлен из нержавеющей стали AISI 304 с толщиной стенки ≥ 5 мм, взрывозащищенное исполнение. Кронштейн из нержавеющей стали для удобного крепления к корпусу ККК. В верхней части корпуса расположен отсек размещения карты памяти microSD, направленной антенны ANT и 3 канала для подключения до 6 датчиков.
Максимальная температура использования (кратковременный режим): +85 °C;
Рабочая температура использования (длительный режим): +60 °C;
Максимальная низкая температура использования (кратковременный режим) -40 °C;
Рабочая низкая температура использования (длительный режим): -20 °C
Относительная влажность (без конденсации): ≤95%.
