Автоматическая система отбора контрольных проб сточной воды
для автоматического отбора проб в контрольных канализационных колодцах абонентов
Автоматическая система отбора контрольных проб сточной воды (СВ) АС.ОКП.СВ-610.ГКР представляет собой полнофункциональный интеллектуальный пробоотборник со встроенной технологией управления.
АС.ОКП.СВ-610.ГКР предназначена для автоматического отбора проб в контрольных канализационных колодцах абонентов согласно порядка отбора проб сточных вод по условиям договора водоотведения в том числе с использованием автоматического оборудования для отбора проб (разд. XI, пункт 147, подпункт г, согласно ПП.РФ от 29.07.2013 г. № 644 «Об утверждении Правил холодного водоснабжения и о внесении изменений в некоторые акты Правительства Российской Федерации (с изм. на 28 ноября 2023 года)).
АС.ОКП.СВ-610.ГКР осуществляет контроль состава и свойств сточных вод, а также фиксирует загрязняющие вещества в составе СВ сверх установленных нормативов состава СВ.
АС.ОКП.СВ-610.ГКР предназначена для автоматического отбора проб в контрольных канализационных колодцах абонентов согласно порядка отбора проб сточных вод по условиям договора водоотведения в том числе с использованием автоматического оборудования для отбора проб (разд. XI, пункт 147, подпункт г, согласно ПП.РФ от 29.07.2013 г. № 644 «Об утверждении Правил холодного водоснабжения и о внесении изменений в некоторые акты Правительства Российской Федерации (с изм. на 28 ноября 2023 года)).
АС.ОКП.СВ-610.ГКР осуществляет контроль состава и свойств сточных вод, а также фиксирует загрязняющие вещества в составе СВ сверх установленных нормативов состава СВ.
Назначение
АС.ОКП.СВ-610.ГКР подходит для систем автоматического мониторинга состава и свойств сточных вод контрольных канализационных колодцев, сбрасываемых абонентом в систему централизованного водоотведения по следующим программам отбора проб:
- на основе расхода (ОПР);
- пропорционально по времени (ПОПВ);
- пропорционально по объему (ПОПО);
- пропорционально расхода (ПОПР);
- отбора по внешнему сигналу (ОПВС).
Так же доступна функция проведения отбора пробы удаленно по команде оператора.
- на основе расхода (ОПР);
- пропорционально по времени (ПОПВ);
- пропорционально по объему (ПОПО);
- пропорционально расхода (ПОПР);
- отбора по внешнему сигналу (ОПВС).
Так же доступна функция проведения отбора пробы удаленно по команде оператора.

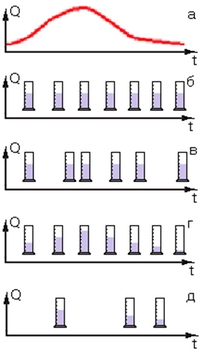

Программы отбора проб
[А]. Отбор пробы на основе расхода (ОПР)
[Б]. Пропорциональный отбор проб по времени (ПОПВ)
Производится отбор проб с постоянным объемом (например, 500 мл) через одинаковые промежутки времени (например, каждые 60 мин).
[В]. Пропорциональный отбор проб по объему (ПОПО)
Производится отбор проб с постоянным объемом через различные промежутки времени, зависящие от объема входящего потока.
[Г]. Пропорциональный отбор проб по расходу (ПОПР)
Производится отбор проб переменного объема, зависящего от расхода, через равные промежутки времени (например, каждые 120 мин).
[Д]. Отбор проб по внешнему сигналу (ОПВС)
Отбор пробы инициируется сигналом АСМ.ККК-350.ГКР (например, при значительном превышении концентрации загрязняющего вещества сверх установленного норматива).
[Б]. Пропорциональный отбор проб по времени (ПОПВ)
Производится отбор проб с постоянным объемом (например, 500 мл) через одинаковые промежутки времени (например, каждые 60 мин).
[В]. Пропорциональный отбор проб по объему (ПОПО)
Производится отбор проб с постоянным объемом через различные промежутки времени, зависящие от объема входящего потока.
[Г]. Пропорциональный отбор проб по расходу (ПОПР)
Производится отбор проб переменного объема, зависящего от расхода, через равные промежутки времени (например, каждые 120 мин).
[Д]. Отбор проб по внешнему сигналу (ОПВС)
Отбор пробы инициируется сигналом АСМ.ККК-350.ГКР (например, при значительном превышении концентрации загрязняющего вещества сверх установленного норматива).
Основные функции
- Автоматическое запечатывание проб с фиксацией даты и времени забора;
- Запись открытия и закрытия дверей и запись сбоев питания;
- Защита от отключения питания и автоматическое возобновление работы при включении питания;
- Прямое управление внешним насосом для увеличения расстояния от точки отбора проб;
- Промывка заборного трубопровода тестируемой пробой воды перед каждым отбором проб с целью репрезентативности пробы;
- Опорожнение заборного трубопровода после каждого отбора проб с продувкой пробоотборной головки;
- Точный контроль температуры холодильной камеры хранения проб, оснащенной системой отопления, для обеспечения равномерной температуры хранения.
- Ограничение доступа и электронный контроль доступа к АС.ОКП.СВ-610.ГКР.
Основные технические характеристики
Количество бутылок: 12 бутылок;
- Максимальная емкость одной бутылки: 500 мл;
Объем однократной выборки: 1 ~ 500 мл;
Интервал выборки: можно установить: 01 ~ 9999 мин;
Погрешность выборки: ±5%;
Пропорциональная погрешность выборки: ±5%;
Точность контроля температуры: 4±2°C;
Высота отбора проб по вертикали: ≥8 м;
Расстояние горизонтального отбора проб: ≥80 метров;
Герметичность трубопроводной системы: ≤-0,085 МПа;
Среднее время безотказной непрерывной работы: ≥1440 ч/цикл;
Сопротивление изоляции: ≥20 МОм;
Интерфейс связи: интерфейс: RS232/RS485;
Аналоговый интерфейс: 4 мА ~ 20 мА;

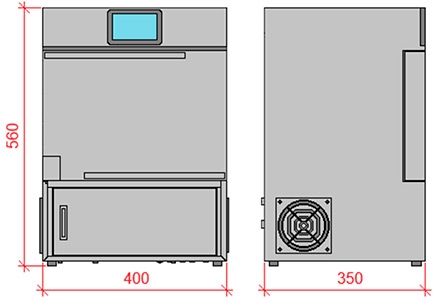

Размеры, (длина×ширина×высота): 400 х 350 × 560 мм;
Номинальный ток, включая внешний насос: 6,0 А;
Рабочее напряжение: AC 220В±10%, 50Гц±1Гц;
Рабочая температура: 5 ~ 40°C;
Относительная влажность окружающей среды: ≤85%.
Состав

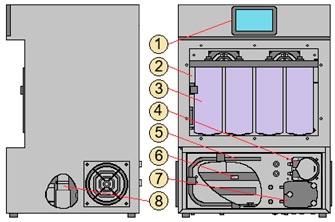

Основными узлами пробоотборника являются:
1. Контроллер с дисплеем, программируемыми клавишами и навигатором.
2. Холодильное отделение с установленным терморегулятором.
3. Полиэтиленовые или стеклянные бутыли для хранения проб.
4. Перистальтический насос для сбора проб.
5. Пробоотборная гидросистема с входным фильтром.
6. Электромагнитный клапан регулирования подачи проб.
7. Перистальтический насос для отбора проб.
8. Пережимной клапан управления забора проб
1. Контроллер с дисплеем, программируемыми клавишами и навигатором.
2. Холодильное отделение с установленным терморегулятором.
3. Полиэтиленовые или стеклянные бутыли для хранения проб.
4. Перистальтический насос для сбора проб.
5. Пробоотборная гидросистема с входным фильтром.
6. Электромагнитный клапан регулирования подачи проб.
7. Перистальтический насос для отбора проб.
8. Пережимной клапан управления забора проб
Общее количество бутылок для пробоотборника – 12 (4×3), изготовленных из полиэтилена или стекла и устанавливаемых в холодной камере, обеспечивающей хранение проб при температуре 4±2°C.
Распределение матрицы, ее положение и нумерация показаны на рисунке:
Распределение матрицы, ее положение и нумерация показаны на рисунке:
Периферийные системы
Периферийные системы АС.ОКП.СВ-610.ГКР включают в себя:
- гидросистему управляемого забора и опорожнения проб, а также систему очистки;
- систему электроснабжения;
- систему управления контуром устройства и его взаимодействия с другими устройствами и системами.
Гидросистема АС.ОКП.СВ-610.ГКР
Отбор проб производиться перистальтическим насосом.
«Отбор проб» – это вход в СВ, собранную пробоотборником. При использовании пробоотборника пробоотборная трубка подключается от отверстия для отбора проб к источнику СВ.
«Выход» относится к выходу отходов или чистящей жидкости, сбрасываемой изнутри пробоотборника.
- гидросистему управляемого забора и опорожнения проб, а также систему очистки;
- систему электроснабжения;
- систему управления контуром устройства и его взаимодействия с другими устройствами и системами.
Гидросистема АС.ОКП.СВ-610.ГКР
Отбор проб производиться перистальтическим насосом.
«Отбор проб» – это вход в СВ, собранную пробоотборником. При использовании пробоотборника пробоотборная трубка подключается от отверстия для отбора проб к источнику СВ.
«Выход» относится к выходу отходов или чистящей жидкости, сбрасываемой изнутри пробоотборника.
Входы и выходы периферийной системы
Все входы и выходы периферийной системы расположены на задней стенке оборудования.
Все входы и выходы периферийной системы расположены на задней стенке оборудования.
Строение перистальтического насоса
1. Трубка перистальтического насоса
2. Ролики перистальтического насоса
3. Система обнаружения СВ
2. Ролики перистальтического насоса
3. Система обнаружения СВ
